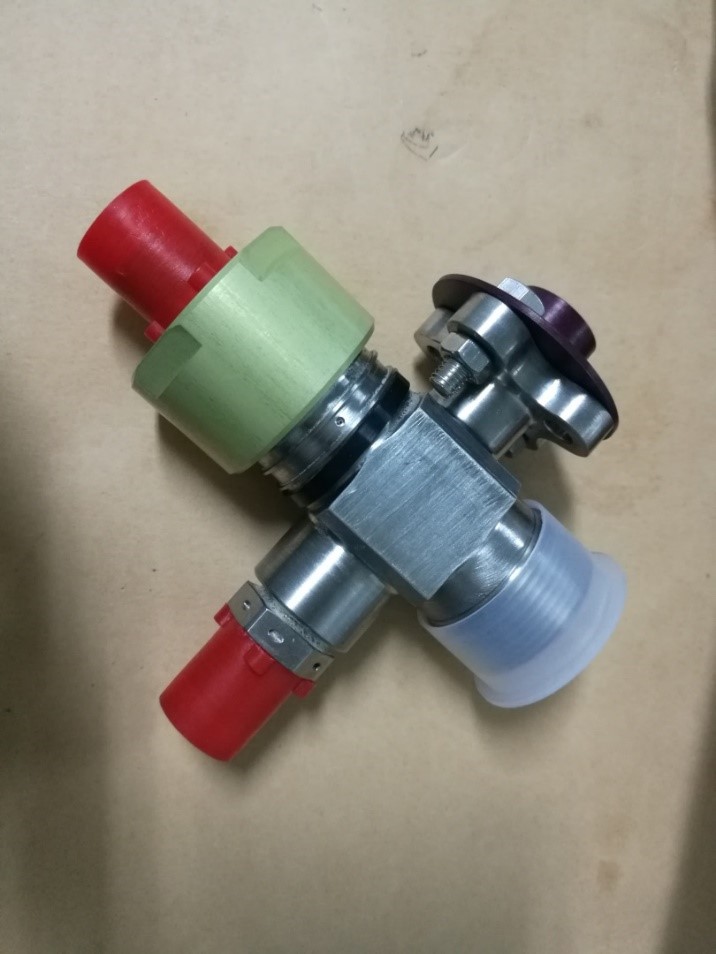

燃料副阀（FJZ-12-02）
分享到：

燃料副阀（FJZ-12-02）

18621523691
产品详情

结构及原理：两位两通，常闭。气压驱动；

                    出口集成单向阀。

产品特点：流阻小，轻质化。

项目来源：商业航天。

应用场景：火箭、发动机推进剂供给系统。



工作介质煤油
工作温度（℃）-40℃~+60℃

通径（mm）

主路8
吹除路4
控制路4
介质压力（MPa）0~12
控制气压力（MPa）入口压力10MPa时，≮5MPa
单向阀开启压力（MPa）≮0.3
流量（kg/s）0.4
额定流量下流阻（MPa）
≯0.15
内泄漏（ml/s）0

外泄漏（ml/s）

工作介质0
控制气0

机械接口

入口台阶密封，螺纹连接（M27×1.5）
出口台阶密封，法兰连接（4-M5）
吹除口台阶密封，螺纹连接（M14×1.5）
控制气口台阶密封，螺纹连接（M14×1.5）
结构质量（kg）0.26
外形尺寸（mm）85×73×32
